一、产品概述

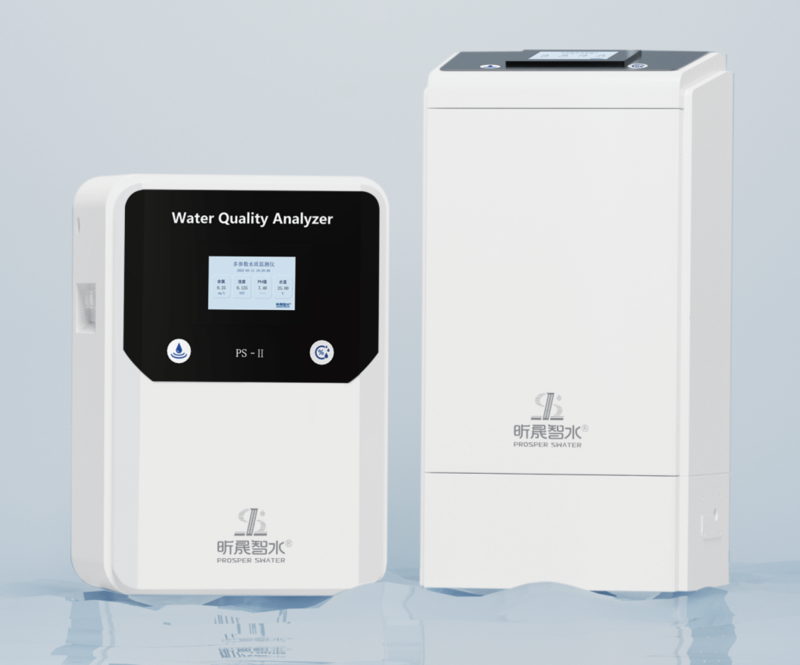

PS系列自来水多参数水质监测仪是一款集余氯、浊度、pH值和温度测量于一体的智能水质分析仪器。本产品采用先进的传感技术和数字处理系统，能够实时、准确地监测水质关键参数，适用于自来水水质监测。

二、功能描述

2.1 主要特点

余氯传感器具有自清洗功能，无需试剂，维护量低；

浊度传感器采用消除气泡设计,测量无气泡干扰，数据稳定；

pH传感器维护量低，稳定性高，环境耐受性好，抗干扰能力强。

2.2 技术参数

三、结构与尺寸

3.1 外形尺寸

图3.1 多参数水质监测仪尺寸图

3.2 结构介绍

图3.2 多参数水质监测仪结构

图3.3 多参数水质监测仪水路结构图

四、安装指南

4.1 安装环境要求

· 工作温度：5-40℃

· 储存温度：0-60℃

· 相对湿度：40-90% RH

· 防护等级：IP55

· 避免阳光直射和电磁干扰

4.2 落地式监测仪安装

将落地式多参数水质监测仪的底座使用膨胀螺丝安装在需要监测的水样附近，再将监测仪安装在底座上，如图4.1所示。

图4.1 落地式多参数水质监测仪安装示意图

4.3 壁挂式监测仪安装

将壁挂式多参数水质监测仪的背挂架/三角底架使用膨胀螺丝安装在墙体上，再将监测仪安装在支架上，如图4.2所示。

背挂式安装                              底架式安装

图4.2 壁挂式多参数水质监测仪安装示意图

4.4 进出水连接

进水口为G1/2，连接自来水管道，出水口为G3/4，连接到排水口。使用对应的管材连接进出水口。

图4.3 水路安装示意图

4.5 传感器安装

1、余氯传感器安装

（1）从随货同行包装箱中取出余氯传感器。

（2）逆时针方向旋转拆下余氯传感器底端的盖子，如图4.4所示。注意请确认检测电极没有松动，如检测电极有松动，请顺时针转动，固定牢固。

图4.4 余氯传感器安装瓷珠

（3）将瓷珠装入盖子内，以瓷珠稍稍超过水平线位置为最佳，如图4.4所示。如果瓷珠过少，将会造成清洗效果下降，或者是测量值异常。如果瓷珠过多，检测电极前端易变形，测量值变高。

（4）将拆下的盖子按顺时针方向旋转安装到传感器上，安装盖子时，请注意不要让瓷珠溢出。安装好瓷珠的传感器请勿倒置，避免瓷珠卡住测量电极导致转动异常。

（5）将装好瓷珠的传感器垂直缓慢放入余氯流通池中。

（6）将流通池上方的余氯连接线连接至余氯传感器顶部的接口，接线时将余氯线航空插头的标记点对准传感器顶部接口的标记点，对准插入后再顺时针转动航空插头拧紧。

2、pH传感器安装

（1）从随货同行包装箱中取出pH传感器。

（2）逆时针方向旋转拆下pH传感器底端的盖子，将pH固定环顺时针安装在pH传感器上，再将传感器小心放入pH流通池中，如图4.5所示。

（3）将流通池上方的pH快插连接线与pH传感器连接。

4.5 电路连接

（1）将随货同行箱中的3根公头航插线分别对应插入机箱左侧的电源、模拟量和RS485三个航插口。如图4.6所示。

图4.6 电路连接示意图

（2）公头航插线的另一端与上位机连接，公头线的线序如下表所示。

4.5 流量调节

1、调节余氯传感器的流量

放置一个500mL的量杯在取样口下方，将余氯流通池出水口的余氯取样三通阀的长边调节至与取样口平行，用量杯接取样品，接取一分钟样品并读取样品体积，调节余氯流量调节阀至流量为300-500mL/min。

2、调节浊度和pH传感器的流量

放置一个500mL的量杯在取样口下方，将pH流通池出水口的pH/浊度三通阀调节至水平方向，用烧杯接取样品，接取一分钟样品并读取样品体积，调节pH/浊度流量调节阀至流量为300-500mL/min。

图4.4 流量调节示意图

五、开机及操作

5.1 开机

在水路流量调节完成后，将监测仪接入220v交流电源，通电后仪器自动开机自检，自检完成界面即可显示各个监测数值。

图5.1 电源连接示意图

5.2 操作界面介绍

如图5.1所示为主界面，显示多种参数的实时监测值，每秒刷新一次实时数据。点击右下角“昕晟智水”的图标，输入管理密码后，即可进入系统设置界面，如图5.2所示。

图5.2 显示屏主界面

图5.3 显示屏系统设置界面

六、校准

6.1 余氯、温度校准

1、温度校准

进入系统设置中点击“余氯校准”，进入余氯传感器校准界面后，点击“温度校准”，进入温度校准界面。使用手持式高精度温度计检测取样口排出自来水的温度，将检测数据填入“输入校准值”，再点击“启动温度校准 ”，校准状态显示“校准完成 ”表示校准完毕。

2、余氯校准

（1）零点校准

在余氯传感器校准界面中，点击“零点校准”，进入余氯零点校准界面，将点击“启动零点校准”，校准状态显示“校准完成 ”表示校准完毕。

（2）量程校准

在余氯传感器校准界面中，点击“量程校准”，进入余氯量程校准界面，使用便携式余氯仪检测取样口排出自来水的余氯，将检测数据填入“输入校准值”，再点击“启动量程校准”，校准状态显示“校准完成 ”表示校准完毕。

图6.1 温度、余氯校准界面

6.2 pH校准

准备pH6.86和pH9.18标准缓冲液，将pH探头放入6.86标准溶液中，待pH值稳定后，进入pH校准界面，点击“中点校准”，校准状态显示“校准完成 ”后，用蒸馏水冲洗pH传感器的探头，再将探头置于9.18标准溶液中，待pH值稳定后，进入pH校准界面，点击“高点校准”，校准状态显示“校准完成 ”，两点校准完毕。

图6.2 pH校准界面

6.3 浊度校准

使用便携式浊度仪检测取样口排出自来水的浊度，在浊度传感器校准界面中，将检测数据填入“单点值”，再点击“单点校准”，校准状态显示“校准完成 ”表示校准完毕。

图6.3 浊度校准界面

在校准结束后，再点击右下角的“昕晟智水”图标即可返回主界面。

七、故障排除指南

八、日常维护

8.1 余氯传感器维护

余氯传感器每年需清洗一次。清洗的方法如下：

（1）将300mL纯水(或者自来水)与1mL中性洗涤剂加入到500mL的烧杯中。

（2）关闭电源，将传感器线缆取下，从流通池中取出余氯传感器。

（3）将传感器前端浸入清洗液中搅拌清洗。清洗后，用纯水(或者自来水)充分冲刷。

（4）将传感器缓慢放回至流通池中，防止流通池中水溢出，打开电源。

（5）清洗后需对传感器进行重新校准，校准的方法请参阅6.1章节的内容。

8.2 浊度传感器维护

浊度传感器建议每6个月清洗一次，当浊度传感器异常偏高时需及时清洗。清洗的方法如下：

（1）将监测仪断电，进水口的阀门关闭，停止进水。

（2）使用毛巾垫在浊度传感器前方，将浊度传感器前端的探头逆时针取出，此时会有少量水溢出，用毛巾擦干。

（3）使用不掉屑的纸巾擦拭干净浊度传感器的光窗和流通池内部。

（4）将探头装回流通池，恢复电源。

8.3 pH传感器维护

pH传感器每年需清洗一次。清洗的方法如下：

（1）将监测仪断电，pH传感器的快插线缆取下。

（2）将pH传感器从流通池中取出，无需取出固定环。

（3）使用纯水(或者自来水)冲洗pH传感器的接液部分。

（4）使用干净的擦镜纸轻轻擦拭pH传感器的玻璃珠部分。

（5）将传感器缓慢放回至流通池中，防止流通池中水溢出。

（6）连接上快插线缆，打开电源。
